      道路燈桿的強度和撓度驗證方法

      來源:東莞七度照明 發布日期:2018.01.05 閱讀:3530

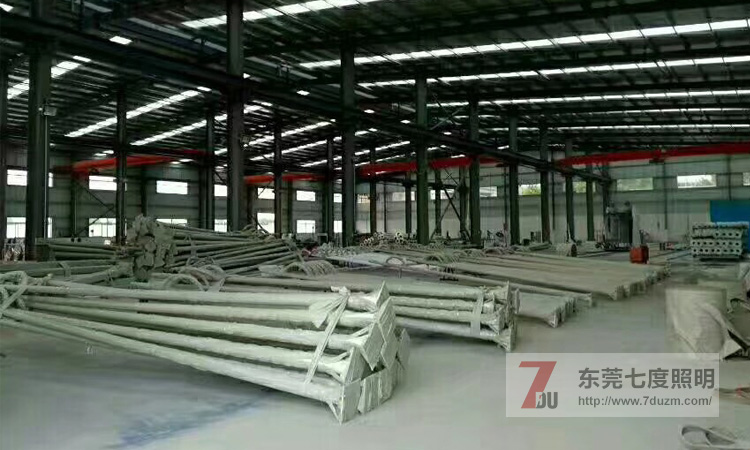

      東莞七度照明路燈桿倉庫圖片
          道路照明所有路燈都需要路燈桿支撐,如今很多路燈的燈桿造型各異,所以在設計和安裝路燈桿的時候我們不得不考慮的一個問題就是路燈的安全性能,新的路燈桿我們在設計和生產路燈桿口徑、壁厚、支臂的時候就必須要考慮的問題,那么現今很多老款路燈需要做節能改造將傳統路燈燈具更換為節能環保的LED路燈,這時候我們遇到過已經安裝10幾年的路燈桿,我們在對燈具進行升級的同時也必須要對原有路燈桿進行檢查,確保路燈桿還能更長時間的使用;首先路燈桿與底座連接的根部所受最大力矩保持不變或有所降低,滿足燈桿原設計的強度和撓度要求,路燈安全有保障;當燈體重心上移,迎風面積增加時,路燈燈桿與底座連接的根部所受最大力矩有所增加,路燈是否安全需要進行如下驗證:

      1、路燈桿撓度驗證方法
        把圓錐桿看作直桿近似計算公式為:De=(d+D)/2;截面慣性矩:I=π*[De4-(De-2t)4]/64(t為材料厚度);重心處荷載:Q=M/Hx;風壓對路燈產生的撓度:Fmax= QHx3/3EI(E為彈性模量);當燈桿撓度允許值:[Fmax]=H/40>Fmax時,路燈桿撓度是安全的。
        考慮風速的不均勻系數,空氣動力系數,以及風向與路燈桿、燈具的夾角等因素,實際危險截面處的應力及燈頂的撓度均比以上計算的結果低,故經過以上驗證后滿足要求的燈桿設計是安全可靠的。
      2、路燈桿強度驗證方法
        確定最大風速度U(12級=36M/S),求出風壓P=U2/1.6,計算出迎風面積S燈體=(D+d)*H/2 +S附件+S燈具(其中D為燈桿底部外直徑,d為燈桿頂部外直徑;H為燈桿高度),計算出燈體重心高度Hx=(2d+D)*H/3(d+D),得出風壓對路燈燈體扭矩M= P×S燈體×Hx(風壓對燈體的扭矩會隨著高度不同而不同,我們在此采用近似計算法,把風壓看作全部作用在燈桿重心處)。燈桿根部的截面抵抗矩:W=π*(D4-d4)/32D,燈桿根部扭矩允許值:[M]= W*[σ]([σ]為燈桿材料屈服強度),如果[M]>M,則燈桿強度是安全的。
